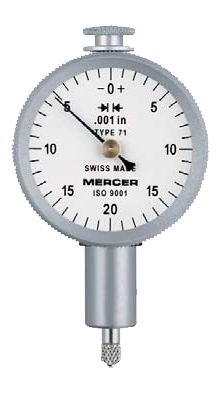

Индикаторы MERCER

Серия MERCER 70, диаметр 11/8 дюйма или 29 мм. Метрические модели, цена деления шкалы 0,01 мм и 0,002 мм. Без противоударной защиты. Измерительное усилие ≤ 1,5 Н.



Стандартные модели:

№ МоделиМаркаЦена деления шкалы, ммДиапазон измерений, ммДиапазон показаний, ммОдин оборот стрелки соответствует, ммКруговая шкала
01416050720,0111,210 ÷ 50 ÷ 0
01416051740,0020,21,20,20 ÷ 10 ÷ 0

Предельные значения метрологических характеристик (MPE/MPL)

ПараметрЗначение
Цена деления шкалы, мм0,01 мм0,002 мм
Предел диапазона отклонения10 мкм6 мкм
Общий предел диапазона отклонения13 мкм9 мкм
Предел воспроизводимости3 мкм2 мкм
Максимальный  гистерезис3 мкм3 мкм

Принадлежности для индикаторов часового типа MERCER серии 70:
Соединительная резьба 10BA.

№ МоделиМатериал изготовленияДиаметр, мм
Стандартные вставки со сферической измерительной поверхностью
03560072Сталь1,6
03560073Твердый сплав1,6
Вставки с плоской измерительной поверхностью
03560074Сталь4,76
