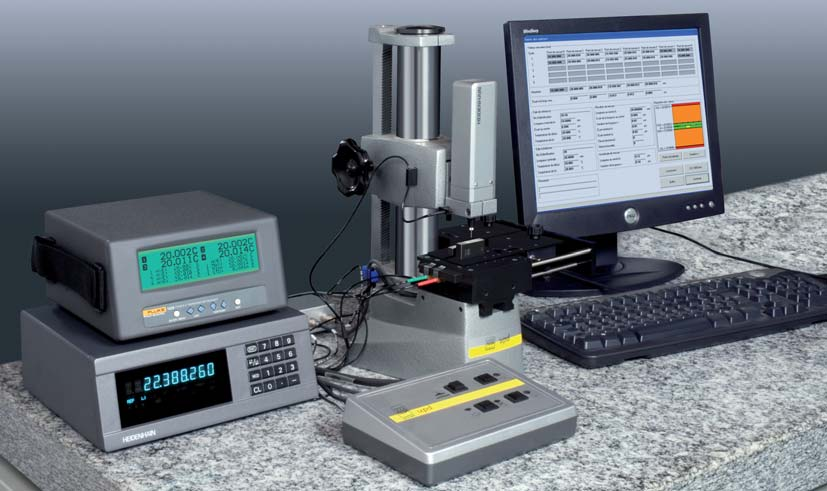

TESA UPD
Основные характеристики:
• Непосредственное измерение концевых мер с разницей в номинальных размерах до 25 мм.
• Уменьшает число требуемых эталонных мер примерно до 80%.
• Типичное дифференциальное измерение концевых мер с одинаковым номинальным размером.
• Высокая достоверность измерений благодаря незначительному влиянию систематических погрешностей.
• Оборудовано инкрементными высокопрецизионными щупами HEIDENHAIN.
• Шаблоны с новой концепцией позиционирования мер.
• Система с одиночным или двойным шаблоном, обеспечивающая оптимальное оперирование мерами.
• Встроенное устройство высокоточного температурного контроля.
• Оперативная передача измеренной длины и температуры.
• Обработка результатов измерений со всеми необходимыми коррекциями с помощью компьютера.
| Программа поставки TESA UPD – три варианта оснащения | |||||
| № Модели | Вариант 1 | Вариант 2 | Вариант 3 | ||
| Вариант 1 | 05930005 | Компаратор конц. мер TESA UPD с устройством измерения температуры * | + | ||
| Вариант 2 | 05930004 | Компаратор конц. мер TESA UPD без устройства измерения температуры | + | ||
| Вариант 3 | S59300102 | Компаратор конц. мер TESA UPD, комплектный *, с устройством измерения температуры, программным обеспечением обработки результатов измерений TESA UP, компьютером (стандартный PC) и принтером | + | ||
| Состоящие из: | |||||
| 1 | 05930008 | 1 механическая часть компаратора TESA UPD | + | + | + |
| 2 | 05960016 | 1 электронное вычислительное устройство HEIDENHAIN ND 287 на два датчика | + | + | + |
| 3 | 05960013 | 1 панель управления | + | + | + |
| 4 | 05960014 | 1 соединительный кабель панели управления с вычислительным устройством ND 287 | + | + | + |
| 5 | 04768001 | 1 педаль | + | + | + |
| 6 | 01660011 | 1 вакуумный захват | + | + | |
| 7 | 03260433 | 1 электр. вакуумный насос с внешним управлением, 230 В~, 50 Гц | + | + | |
| 8 | 05960028 | 1 кабель, соединяющий электр. вакуумный насос с панелью управления | + | + | |
| 9 | 05930011 | 1 устройство измерения температуры TESA UPT, комплектное | + | + | |
| 14 | 05960025 | 1 программное обеспечение для обработки результатов измерений TESA UP | + | ||
| 15 | S59070014 | 1 персональный компьютер, минимальные требования см. на стр. L-14 | + | ||
| 16 | 03969007 | 1 кабель, соединяющий вычислительное устройство ND 287 и главный компьютер | + | ||
| 17 | 05960026 | 1 кабель, соединяющий устройство измерения температуры с главным компьютером | + | ||
| 18 | S59070012 | 1 лазерный принтер, цветной | + | ||
| 19 | S59070013 | 1 кабель, соединяющий главный компьютер с принтером | + | ||
| * по заказу возможна поставка специального исполнения для 110 В, 60 Гц. | |||||
| Системные компоненты TESA UPD | ||
| № Модели | ||
| 1 | 05930008 | Механическая часть компаратора TESA UPD |
| Состоящая из: | ||
| 05930009 | 1 измерительная стойка с зубчатой направляющей Установка направляющей руки осуществляется вручную. Имеет крепёжное отверстие диаметром 16 мм для верхнего щупа. | |
| 05960015 | 1 массивный измерительный стол в специальной версии. Изготовлен из закаленной стали и снабжён 6 цилиндр. штифтами из карбида вольфрама для безопасного позиционирования концевых мер. Обеспечивается высокая защита от износа концевых мер в течение долгого времени. Сквозные отверстия для крепления нижнего щупа. Подготовлен к встраиванию температурного датчика (см. ниже). | |
| 05960029 | 1 позиционирующее устройство, оснащенное 1- или 2-х шаблонной системой. Сменные шаблоны служат для смещения концевых мер от одной выбранной изм. точки к другой: 1 пара для концевых мер, с поперечным сечением 9 х 30. Состоит из одного шаблона № 05960019 для эталонных мер плюс один шаблон № 05960020 для концевых мер, подлежащих калибровке. 1 пара для концевых мер, с поперечным сечением 9 х 35. Состоит из одного шаблона № 05960021 для эталонных мер плюс один шаблон № 05960022 для концевых мер, подлежащих калибровке. Также прилагается суппорт для предотвращения наклонов мер. 1 шаблон №05960023 для эталонных и калибруемых мер (9 х 30 мм). 1 шаблон № 05960024 для эталонных и калибруемых мер, имеющих поперечное сечение 9 х 35 мм. Также прилагается суппорт для предотвращения наклонов мер. | |
| 05930010 | 1 измерительная система, базирующаяся на датчиках, с электромоторным приводом изм. стержня. Состоит из: 1 верхний щуп А, тип HEIDENHAIN CT 25 № 05930006. Изм. перемещение 25 мм/1 дюйм. Изм. усилие до 1 Н. Устанавливается изм. вставка N 03510003. 1 нижний щуп В, тип HEIDENHAIN специальный № 05930007. Измерительное перемещение 1 мм. Измерительное усилие до 0,63 Н. Устанавливается измерительная вставка № 03510003. | |
| 01660031 | 1 установочная деталь для выравнивания меры | |
| 01640420 | 1 температурная защита, размер 250 х 380 мм | |
| 01660001 | 1 пара захватов для безопасного оперирования с концевыми мерам | |
| 01660030 | 1 пылезащитная крышка | |
| 2 | 05960016 | Электронное вычислительное устройство HEIDENHAIN ND 287 |
| Прямой и реверсивный счётчик с цветным ЖК-дисплеем, включает в себя: 1 счётчик 05969029 + 1 карта 05960040, каждый с отдельным входом - 2 входа для щупов, 1 цифровой выход RS 232, от 100 до 240 В~, от 50 до 60 Гц. | ||
| 3 | 05960013 | Панель управления для точного перемещения измерительного стержня, а также запуска передачи данных. |
| 4 | 05960014 | Соединительный кабель для соединения панели управления № 05960013 с вычислительным устройством HEIDENHAIN ND 287 № 05960016 |
| 5 | 04768001 | Педаль для точного перемещения измерительного стержня, а также запуска передачи данных. |
| 6 | 01660011 | Вакуумный захват для удобства и безопасного обращения с концевыми мерами с номинальной длиной до 10 мм. Подключается к вакуумному насосу. Электрический вакуумный насос с внешним управлением. Для соединения с вакуумным захватом № 01660011. |
| 7 | 03260433 | Исполнение 230 В~, 50 Гц |
| S32070030 | Исполнение 110 В~, 60 Гц Соединительный кабель | |
| 8 | 05960028 | Соединительный кабель для соединения электрического вакуумного насоса с панелью управле ния № 05960013 |
| 9 | 05930011 | Устройство измерения температуры TESA UPT для компараторов концевых мер TESA Полностью калиброванное для измерительного диапазона от 19°С до 24°С с шагом 0,001°С; поставляются со свидетельством о калибровке SCS, выданным Швейцарской Службой Калибровки. Погрешность измерений при калибровке: U = ± 0,03°C |
| Состоит из: | ||
| 10 | 05960018 | 1 комплект из 4-х температурных датчиков |
Платиновые термометры сопротивления PT 100: стабильные в течение длительного времени, минимальный дрейф в течение многих лет эксплуатации. | ||
| Этот набор включает в себя следующие отдельные датчики: | ||
| 1 температурный датчик с зажимом R для эталонных мер с номинальной длиной около 14 мм, №05960009 | ||
| 1 температурный датчик с зажимом R для концевых мер, подлежащих калибровке и имеющих номинальную длину около 14 мм, № 05960008. | ||
2 температурных датчика, устанавливаемые на измерительной стойке или на столе. Размер температурных датчиков РТ 100: диаметр 3 g8 мм, длина 10 мм. Артикул для одного наименования: 05960010 | ||
| 11 | 05960038 | 1 прибор для измерения температуры FLUKE 1529 |
| Прецизионный измерительный прибор с переключением каналов измерения, для работы с платиновыми термометрами сопротивления PT 100: 4 измерительных канала, разрешение 0,001°С | ||
| Цифровой выход RS 232 или IEEE 488, 115 или 230 В~ для 50 или 60 Гц. | ||
| 12 | 05960012 | 1 Адаптер для соединения 4 температурных датчиков |
| 13 | 05960011 | 1 Соединительный кабель для соединения адаптера N 05960012 с прибором для измерения температуры No 05960038 |
| 14 | 05960025 | Программное обеспечение TESA UP для обработки результатов измерений Работает под WINDOWS 98, 2000, NT или XP. Программный пакет включает 1 CD-ROM диске и защитную заглушку; пользовательский интерфейс на 10 языках. За более детальной информацией обращайтесь на страницу L-14 |
| 15 | S59070014 | Компьютер Поставляется по запросу. |
| 16 | 03969007 | Соединительный кабель для последовательной передачи данных из HEIDENHAIN ND 287 в главный компьютер (2 9-контактные розетки). |
| 17 | 05960026 | Соединительный кабель для последовательной передачи данных от устройства измерения температуры в главный компьютер, 9-контакная вилка и 9-контакная розетка. |
| 18 | S59070012 | Цветной лазерный принтер Для формата А4 (вертикально), интерфейс USB |
| 19 | S59070013 | Соединительный кабель Для передачи данных из компьютера в принтер |
| При соответствующих метрологических условиях достоверность компаратора при непосредственных измерениях стальных концевых мер может быть представлена следующим образом: | |
| Предел воспроизводимости (при условии отсутствия влияния внешней температуры) | 0,015 мкм |
| Погрешность измерений: | U = ± (0,05 +0,5·L) мкм (L в м) |
| Действительно при условии использования эталонных мер с погрешностью: | U ≤ ± 0,015 мкм для калибровки компаратора |
| U ≤ ± (0,02 + 0,2·L) мкм (L в м) для калибровки концевой меры. | |
