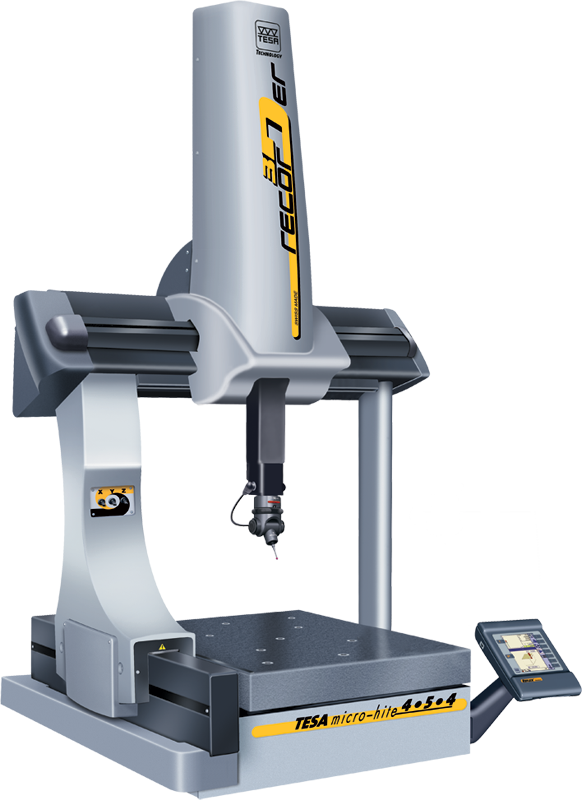

TESA Micro-Hite 3D Recorder
Описание:
КИМ Recorder представляет собой последнюю разработку в ряду компактных устройств TESA Micro-Hite 3D. Добавленные функциональные возможности позволяют оператору управлять серводвигателями по трем осям координат, а также воспроизводить программную последовательность перемещений машины в автоматическом режиме. Каждое перемещение может управляться вручную или с помощью джойстика.
Предварительное программирование не требуется.
В результате постоянного усовершенствования КИМ TESA с ручным управлением в настоящее время в распоряжение пользователя предоставляются более гибкие и удобные в эксплуатации модели машин для ручного и/или автоматизированного измерения деталей.
Основные характеристики:
• Быстрое и простое выравнивание детали.
• Последовательные измерения детали в отдельных точках или ручное сканирование.
• ZMouse значительно сокращает время измерения.
• Перемещение в ручном режиме по трем осям координат.
• Автоматическое воспроизведение ручного перемещения машины.
• Скорость перемещения в автоматическом режиме: 200 мм/с.
• Программное обеспечение TESA-REFLEX Recorder.
• Индексируемая измерительная головка TESASTAR-i.
| № модели | 03939042 | 03939242 | 03939043 | 03939243 | 03939120 | 03939122 | 03939169 | |
| Вариант модели | MH3D | MH3D | MH3D | MH3D | MH3D | MH3D | MH3D | |
| Тип модели | F | F | Fi | Fi | RC | RC | Recorder | |
| 454 | 474 | 454 | 474 | 454 | 474 | 454 | ||
| Состоит из следующих компонентов: | ||||||||
| Микрометрическое устройство | + | + | + | + | + | + | — | |
| 03939020 | Измерительная головка TESASTAR | + | + | — | — | — | — | — |
| 03939030 | Измерительная головка TESASTAR-i | — | — | + | + | + | + | + |
| 03969040 | Комплект измерительных наконечников M3 | + | + | + | + | + | + | + |
| 03960381 | TESA Reflex MH3D Пульт управления плюс программное обеспечение | + | + | + | + | + | + | — |
| 03960303 | TESA-REFLEX Recorder Пульт управления плюс Программное обеспечение | — | — | — | — | — | — | + |
| 03969011 | Калиброванный шарик | + | + | + | + | + | + | + |
| 82-703-1 | Измерительный стол из гранита | + | + | + | + | + | + | + |
| 049746 | Воздушный фильтр и регулятор | + | + | + | + | + | + | + |
| 052283 | Джойстик (вариант RC) | — | — | — | — | + | + | — |
| M1604.6011 | Джойстик (вариант Recorder) | + | — | — | — | — | — | — |
| 01962003 | USB-накопитель | + | + | + | + | + | + | + |
Принадлежности для измерительных приборов с ручным управлением (под заказ):
| №модели | Описание |
| 03939020 | Измерительная головка TESASTAR |
| 03939030 | Измерительная головка TESASTAR-i |
| 03939031 | Измерительная головка TESASTAR-i M8 |
| 03969009 | Программное обеспечение ReflexScan |
| 03969007 | Соединительный кабель RS232 |
| 03960309 | Кабель адаптера RS232 для пульта управления TESA-REFLEX Recorder |
| 03969001 | Тумба с плитой стола |
| 03939170 | Контактный датчик TESASTAR-mp LF, 0,055 N, L = 10 мм |
| 03939171 | Контактный датчик TESASTAR-mp SF, 0,08 N, L = 10 мм |
| 03939172 | Контактный датчик TESASTAR-mp MF, 0,10 N, L = 25 мм |
| 03939173 | Контактный датчик TESASTAR-mp EF, 0,10 N, L = 50 мм |
| 03939174 | Корпус датчика TESASTAR-mp |
| 03960175 | Редуктор расхода воздуха |
| 03939210 | Комплект датчиков TESASTAR-mp (2 датчика TESASTAR-mp, тип SF + 1 корпус датчика TESASTAR-mp) |
| 82-1631 | Учебно-тренировочный образец TESA |
| 03969095 | Учебно-тренировочный образец HEXAGON |
| 03969003 | Пылезащитный чехол |
| 03969040 | Комплект измерительных наконечников M3 |
| 03960223 | Комплект для камеры с генератором перекрестия |
| 03969047 | Прямой датчик, диам. 6,35 мм |
