TESA CARY от 0,050 до 0,300 мм

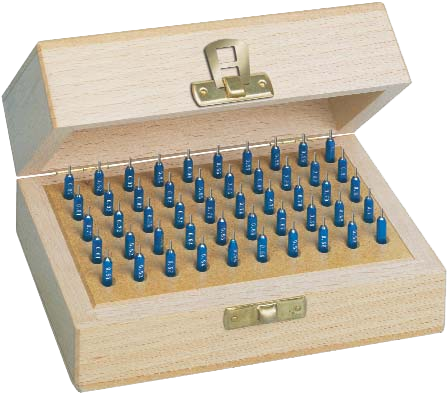

Калиберные пробки диаметром от 0,050 до 0,300 мм.
Быстрый и надежный способ контроля и измерения небольших или труднодоступных отверстий.
Тип TDH — короткая модель для труднодоступных отверстий, пользоваться этой пробкой можно при помощи пинцета.
| STANDARD | ETALON | |||
| Точность ± 0,4 мкм | Точность ± 0,15 мкм | |||
| Диаметр, мм | Шаг 2 мкм | Шаг 1 мкм | Шаг 2 мкм | Шаг 1 мкм |
| 0,050 ÷ 0,080 | CJ1D1S2 | CJ1D1S0 | CJ1D1E2 | CJ1D1E0 |
| 0,081 ÷ 0,309 | CJ1D2S2 | CJ1D2S0 | CJ1D2E2 | CJ1D2E0 |
Тип TDH — модель аналогична типу TDH, но имеет более длинную рукоятку (30 мм).
| STANDARD | ETALON | |||
| Точность ± 0,4 мкм | Точность ± 0,15 мкм | |||
| Диаметр, мм | Шаг 2 мкм | Шаг 1 мкм | Шаг 2 мкм | Шаг 1 мкм |
| 0,050 ÷ 0,080 | CJ1L1S2 | CJ1L1S0 | CJ1L1E2 | CJ1L1E0 |
| 0,081 ÷ 0,309 | CJ1L2S2 | CJ1L2S0 | CJ1L2E2 | CJ1L2E0 |
Калиберные пробки типа TLH-5/TLH-10, длина 5 или 10 мм.
| STANDARD | ETALON | ||||
| TLH-5 | Точность ± 0,5 мкм | Точность ± 0,2 мкм | |||
| TLH-10 | Точность ± 0,8 мкм | Точность ± 0,3 мкм | |||
| Диаметр, мм | Шаг 2 мкм | Шаг 1 мкм | Шаг 2 мкм | Шаг 1 мкм | |
| TLH-5 | 0,101 ÷ 0,309 | CJ1L5S2 | CJ1L5S0 | CJ1L5E2 | CJ1L5E0 |
| TLH-10 | 0,101 ÷ 0,309 | CJ1L10S2 | CJ1L10S0 | CJ1L10E2 | CJ1L10E0 |
Тип TTLH — две предельные калиберные пробки на одной рукоятке.
| ETALON | STANDARD | |||
| Точность ± 0,15 мкм | Точность ± 0,4 мкм | |||
| Диаметр, мм | Шаг 2 мкм | Шаг 1 мкм | Шаг 2 мкм | Шаг 1 мкм |
| 0,050 ÷ 0,080 | — | CJ1LL1S0 | — | CJ1LL1E0 |
| 0,081 ÷ 0,309 | — | CJ2LL2S0 | — | CJ1LL2E0 |
Размеры калиберных пробок TDH/TLH/TTLH:
| Диаметр А, мм | B1, мм | B2, мм | B3, мм | C, мм |
| 0,050 ÷ 0,100 | 10,3 | 31,8 | 33,6 | 0,8 |
| 0,100 ÷ 0,150 | 10,5 | 32 | 34 | 1,0 |
| 0,150 ÷ 0,200 | 10,7 | 32,2 | 34,2 | 1,2 |
| 0,200 ÷ 0,250 | 10,9 | 32,4 | 34,4 | 1,4 |
| 0,250 ÷ 0,300 | 11,1 | 32,6 | 34,6 | 1,6 |
Тип TZH — для глубоких отверстий, диаметр от 0,050 до 0,300 мм.
Между калиберной пробкой и рукояткой находится стержень длиной 23 или 33 мм, что позволяет выполнять измерения малых или труднодоступных отверстий.
При заказе следует сообщить следующую информацию:
• Диаметр пробки: от 0,050 до 0,300 мм;
• Требуемое качество: STANDARD или ETALON;
• Длина держателя (23 или 33 мм).
