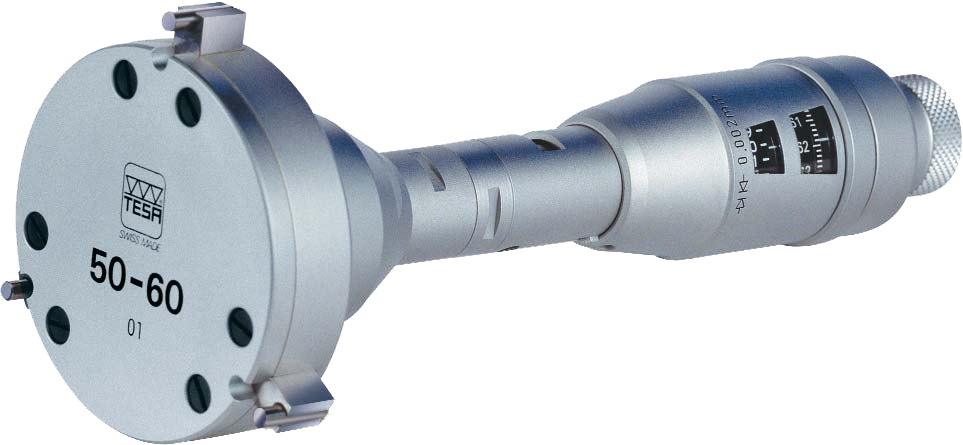

TESA TRI-O-BOR
Самоцентрирующиеся и самовыравнивающиеся нутромеры, контактирующие с измеряемой деталью по трем направлениям. Эти измерительные инструменты специально созданы для измерения не только сквозных, но и глухих отверстий, а также коротких центрирующих буртиков.
Специальные измерительные стержни:
Используются для метрической ISO-резьбы (от M16 x 0,5 до M150 x 6), унифицированной дюймовой резьбы UN, UNC и UNF (60°), резьбы Витворта (55°). На заказ можно получить измерительные стержни специального профиля. При запросе или заказе необходимо указывать как размер, так и тип измеряемой резьбы или заготовки (см. чертежи).
| № Модели | Диапазон измерений,мм | Предельно допустимая погрешность,мкм | Предел воспроизводимости,мкм | A, мм | B, мм | C, мм |
| 00910005 | 15 ÷ 20 | 4 | 4 | 6 | ≥66 | ≤132 |
| 00910006 | 20 ÷ 25 | 4 | 4 | 6 | ≥66 | ≤132 |
| 00910007 | 25 ÷ 30 | 4 | 4 | 6 | ≥66 | ≤132 |
| 00910405 | 30 ÷ 40 | 4 | 4 | 10 | ≥70 | ≤138 |
| 00910406 | 40 ÷ 50 | 4 | 4 | 10 | ≥70 | ≤138 |
| 00910407 | 50 ÷ 60 | 5 | 5 | 10 | ≥70 | ≤138 |
| 00910705 | 60 ÷ 70 | 5 | 5 | 18 | ≥78 | ≤147 |
| 00910706 | 70 ÷ 80 | 5 | 5 | 18 | ≥78 | ≤147 |
| 00910707 | 80 ÷ 90 | 5 | 5 | 18 | ≥78 | ≤147 |
| 00911105 | 90 ÷ 100 | 5 | 5 | 18 | ≥78 | ≤147 |
| 00911106 | 100 ÷ 110 | 6 | 6 | 18 | ≥78 | ≤147 |
| 00911107 | 110 ÷ 120 | 6 | 6 | 18 | ≥78 | ≤147 |
