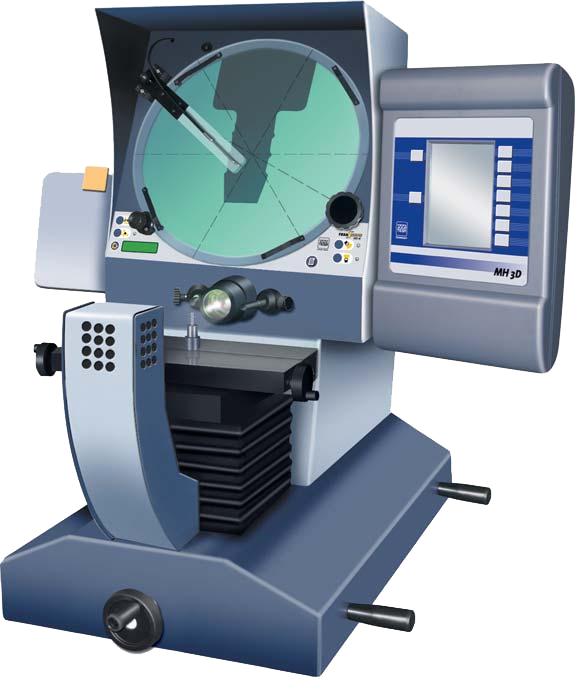

TESA-SCOPE II 355H или 355H Plus

Профильные проекторы для измерения деталей типа тело вращения.

Основные характеристики:

• Профильные проекторы с вертикальным прохождением лучей.
• Вращающийся экран из матового стекла, диапазон вращения 360°, диам. 355 мм.
• Перекрестие 30°, 60°, 90° с 4 зажимами для пленочных шаблонов.
• Шестидесятеричная и десятичная индикация поворота экрана, разрешение в минутах - RAZ ABS/INC.
• Источник проходящего света с зеленым фильтром. Позволяет получать контрастное изображение, упрощает измерение и повышает его достоверность.
• Источник отраженного света с поворотным световодом для получения оптимальной проекции изображения.
• Экономная эксплуатация ламп. Автоматическое отключение ламп через несколько минут после последнего использования прибора (благодаря этому срок службы ламп увеличивается в среднем в пять раз).
• Быстрая смена объективов благодаря байонетному креплению.
• Координатный измерительный стол с оптоэлектронной измерительной системой и инкрементальной стеклянной шкалой. Разрешение 0,001 мм.
• Диапазоны измерения:
– 200 х 100 в стандартных моделях;
– 300 х 100 в моделях Plus;
– Ось X оснащена механизмом сцепления для быстрого перемещения;
– Рукоятка для управления левой и правой рукой (перемещение по оси X);
– Максимальная рабочая нагрузка на стол 10 кг без потери точности.
• Боковой держатель пленочных шаблонов.

Проектор№ МоделиСтанинаИзмерительный столЦифровой индикатор / панель управления
   X=200 ммX=300 ммTS100TS300TS300E
   Y=100 ммY=100 мм
TESA-Scope II 355H06830051++-+--
TESA-Scope II 355H06830052++--+-
TESA-Scope II 355H06830053++---+

TESA-Scope II 355H Plus06830054+-++--
TESA-Scope II 355H Plus06830055+-+-+-
TESA-Scope II 355H Plus06830056+-+--+

Телецентрические объективы:

Параметр10 x20 x25 x31,25 x50 x100 x
№ Модели068600010686000206860003068600040686000506860006
Объектное поле35 мм17,5 мм14 мм11,2 мм7 мм3,5 мм
Рабочее расстояние (W)80 мм82 мм70 мм56 мм53 мм43 мм
Макс. высота (H)100 мм100 мм100 мм100 мм100 мм100 мм
Макс. диаметр (D)200 мм200 мм200 мм200 мм200 мм200 мм
Длина объектива (C)37 мм35 мм47 мм61 мм64 мм74 мм
Макс. ширина деталей X=Y-(W+C)165 мм165 мм165 мм165 мм165 мм165 мм
