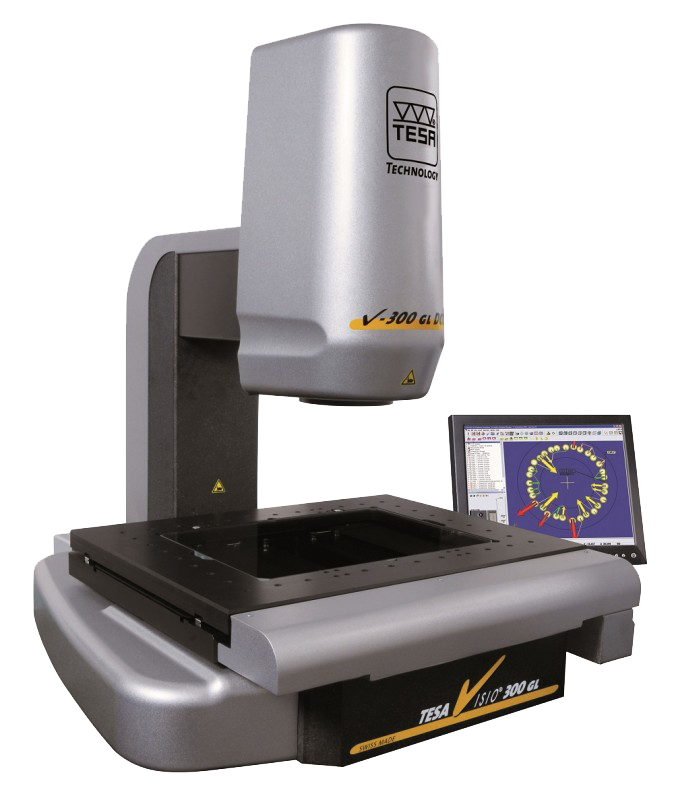

Оптические измерительные приборы→TESA-VISIO 300 GL
TESA-VISIO 300 GL воплотил в себе большой практический опыт и мастерство TESA в создании приборов оптического измерения. Наряду с компактным и эргономичным дизайном эта версия обеспечивает диапазон измерений 300 x 200 x 150 мм, который покрывает большую часть производственных потребностей.
Поставляемый в двух различных исполнениях с ручным и моторизованным управлением TESA-VISIO 300 GL предоставляет метрологам в распоряжение все функциональные возможности, необходимые им для периодического или серийного контроля. Все версии прибора с ручным управлением и удобным для пользователя программным обеспечением TESA-REFLEX Vista разработаны для многозадачных и многопользовательских операций. Использование программного обеспечения TESA-REFLEX Vision обеспечит Вам быстрое и простое выполнение измерений.
Основные характеристики:
• Оптика включает в себя моторизованный объектив вместе с цветной ПЗС-камерой как стандартное оснащение.
• Все источники света оснащены светодиодами, вырабатывающими холодный свет.
• Диаскопическое освещение для измерения профилей, а также для измерений, основанных на прозрачности.
• Кольцевой свет (4 х 90° + 8 х 45°) для измерения пазов, отверстий, фасок и закругленных кромок.
• Коаксиальный свет для измерения глухих отверстий и цилиндрических деталей.
• Каждый источник света может быть настроен отдельно с помощью программных средств.
• Швейцарская механика.
• Гранитная конструкция для обеспечения жесткости и стабильности, необходимой для любой высокоточной измерительной системы.
Характеристики монитора 20″ с кратностью увеличения 6,5x (от 0,7x до 4,5x) с дополнительными линзами | |||||
Номер для заказа | 06860030 | 06860031 | нет | 06860032 | 06860033 |
Линзы | 0,5 Х | 0,75 Х | — | 1,5 Х | 2 Х |
Кратность увеличения | 20 ÷ 70 | 26 ÷ 105 | 40 ÷ 140 | 60 ÷ 210 | 80 ÷ 280 |
Рабочее расстояние (W) в мм | 150 | 100 | 60 | 30 | 20 |
Макс. высота (H) в мм | 0 ÷ 60 | 0 ÷ 120 | 0 ÷ 150 | 0 ÷ 180 | 15 ÷ 190 |
Макс. поле зрения в мм | 9,8 x 7,3 | 7,2 x 5,4 | 4,9 x 3,6 | 3,2 x 2,4 | 2,4 x 1,8 |
Мин. поле зрения в мм | 2,8 x 2,1 | 1,8 x 1,3 | 1,4 x 1 | 0,9 x 0,7 | 0,7 x 0,5 |
Характеристики монитора 20″ с кратностью увеличения 12x (от 0,58x до 7x) с дополнительными линзами | |||||
Номер для заказа | 06860287 | 06860288 | нет | 06860289 | 06860290 |
Линзы | 0,5 Х | 0,75 Х | — | 1,5 Х | 2 Х |
Кратность увеличения | 19 ÷ 190 | 25 ÷ 276 | 33 ÷ 367 | 50 ÷ 550 | 67 ÷ 74 |
Рабочее расстояние (W) в мм | 150 | 95 | 65 | 40 | 25 |
Макс. высота (H) в мм | 0 ÷ 60 | 0 ÷ 120 | 0 ÷ 150 | 0 ÷ 180 | 15 ÷ 190 |
Макс. поле зрения в мм | 16 x 12 | 10,8 x 8 | 8,1 x 6,1 | 5,4 x 4 | 4 x 3 |
Мин. поле зрения в мм | 1,4 x 1 | 1 x 0,7 | 0,75 x 0,55 | 0,5 x 0,36 | 0,37 x 0,27 |
№ Модели | Описание | VISIO 300 GL 06830601 | VISIO 300 GL 06830634 |
с ручным управлением | с ручным управлением | ||
04760079 | PC DELL Optiplex | + | - |
04760053 | PC DELL Precision | - | + |
04760091 | Монитор 20 | + | + |
06860049 | Объектив с электроприводом (6,5х) + коаксиальный свет | + | + |
06860158 | Кольцевой свет 4 х 90° + 8 х 45° | + | + |
06860380 | Программное обеспечение TESA-REFLEX Vision | - | + |
06860046 | Программное обеспечение TESA-REFLEX Vista | + | - |
