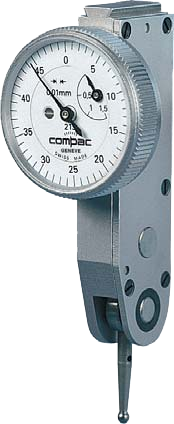

Рычажные индикаторы→COMPAC 210 — Стандартные модели

Описание:
Данные измерительные приборы незаменимы на производстве и в измерительной или контрольной лаборатории.
– Идеально подходят для сравнительных измерений, например, на поверочной плите.
– Служат для определения отклонений формы и положения, а также радиального и торцевого биения.
Основные характеристики:
• Большой измерительный интервал до 3 мм.
• Измерение в обоих направлениях без переключения.
• Одинаковое вращение указателя в обоих направлениях измерения (по часовой стрелке).
• Наклон измерительного щупа до 180°.
• Опора измерительной вставки с саморегулирующимися упорными подшипниками, рассчитанными с запасом.
• Крепление типа «ласточкин хвост».
• Матовое хромирование корпуса и оправы стекла.
• Вращающийся циферблат.
• Нечувствителен к магнитным полям.
Примечание по эксплуатации рычажных индикаторов COMPAC:
Когда измерительная вставка параллельна поверхности детали (рис. А), эти индикаторы дают истинные значения в соотношении 1:1. В других измерительных положениях (угол α на рис. В) эффективная длина рычага изменяется, поэтому полученные данные необходимо корректировать. См. Руководство по эксплуатации.
№ Модели | Цена деления шкалы, мм | Интервал измерения, мм | 1 оборот, мм | Вращающийся циферблат, Øмм | Шкала | Измерительная вставка, L1, мм | Измерительное усилие, Н |
213 | 0,01 | 1,5 | 0,5 | 27 | 0÷25÷50 | 18 | ≤ 0,35 |
213G | 0,01 | 1,5 | 0,5 | 40 | 0÷25÷50 | 18 | ≤ 0,35 |
212L | 0,01 | 3 | 1 | 27 | 0÷50÷100 | 36 | ≤ 0,20 |
212GL | 0,01 | 3 | 1 | 40 | 0÷50÷100 | 36 | ≤ 0,20 |
215 | 0,002 | 0,6 | 0,1 | 27 | 0÷ 5÷ 10 | 18 | ≤ 0,30 |
215G | 0,002 | 0,6 | 0,1 | 40 | 0÷ 5÷ 10 | 18 | ≤ 0,30 |
215GL | 0,002 | 1,2 | 0,2 | 40 | 0÷10÷ 20 | 36 | ≤ 0,20 |
216G | 0,01 | 0,6 | 0,1 | 40 | 0÷ 5÷ 10 | 18 | ≤ 0,30 |
