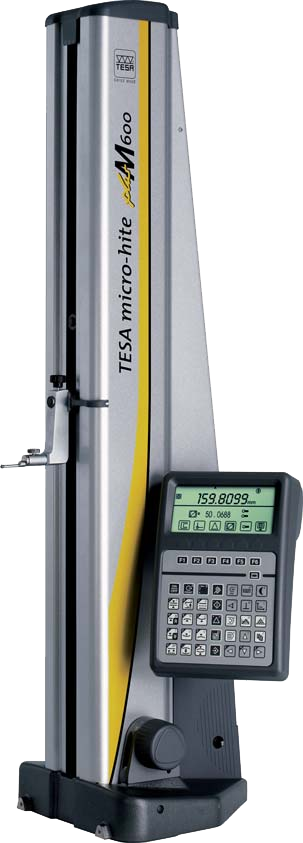

Высотомеры→TESA MICRO-HITE plus M 350 / 600 / 900
Быстрота ручного управления – совершенство благодаря моторизации.
Описание:
Вертикальные длиномеры TESA MICRO-HITE plus М отличаются от других моделей чрезвычайно высокой эффективностью измерения и простотой эксплуатации. Уникальная ручка управления позволяет с одной стороны переключаться на быстрое ручное управление, с другой стороны включать моторизованный процесс прецизионного измерения.
Обладая жесткой конструкцией эти автономно работающие длиномеры могут использоваться в любых условиях – от цеха до контрольной лаборатории.
Благодаря модульной концепции можно производить измерения наружных и внутренних размеров, высоты, глубины и расстояния геометрических элементов с плоскими, плоскопараллельными и цилиндрическими поверхностями по одной или двум координатам. Позиции отверстий могут определяться по двум координатам и выдаваться в прямоугольной или полярной системе координат. Вертикальное положение направляющей измерительной головки относительно базовой плоскости выверено механически на заводе-изготовителе по запатентованному TESA методу. С помощью рычажного циферблатного индикатора, устанавливаемого вместо неподвижного измерительного наконечника, можно просто и быстро определить погрешности формы и, прежде всего, длины проверяемой детали. Дополнительной модернизацией этого измерительного процесса является использование цифровой измерительной головки TESA IG-13 в сочетании с пультом управления Power panel plus М, что позволяет регистрировать ивыводить на экран значения погрешностей в соответствии с ISO 1101.
• Базируемая на уже ставшей легендарной серии TESA MICRO-HITE, модульная концепция моторизованных моделей обеспечивает большую гибкость и удобство для оператора. Ручка управления эргономично расположена вблизи основания прибора. С её помощью можно включать воздушную подушку для легкого перемещения измерительного устройства на поверочной плите, а также для быстрого механического перемещения измерительной головки и включения измерительных функций. Благодаря простому (на интуитивном уровне) управлению прибором все процессы измерения протекают быстро и надёжно. Измерительный наконечник в каждом случае быстро позиционируется в точке измерения. Простым движением ручки управления измерительная головка автоматически перемещается вверх и вниз для определения размеров отверстий.
• 3 базовые модели с измерительными интервалами 365, 615 или 920 мм.
• 2 опциональных пульта управления для обработки и вывод данных измерения.
• Индикация результатов измерения в метрической и дюймовой системе, разрешающая способность индикации 0,0001 и 0,001 мм или соответствующие значения в дюймах.
• Автономный процесс измерения, отсутствие соединительных кабелей, питание от перезаряжаемых батарей.
• Воздушные подушки работают от встроенного электрического насоса и существенно облегчают перемещение устройства по измерительному столу.
• Измерительная головка с электрическим приводом обеспечивает быстрое и надежное измерение с постоянным измерительным усилием.
• Система TESAμ гарантирует достоверность измеренных величин, а также удобство и простоту выполнения контрольных операций.
• Высокая точность благодаря САА (Computer Aided Accuracy). Высокая прецизионность механики дополнительно улучшается значениями коррекции, хранящимися в памяти.
• Коэффициент линейного расширения такой же, как у стали (11,5 x 10-6 К-1).
• Интерфейс RS 232.
• Поставляется с поверочным сертификатом Швейцарской калибровочной службы SCS.
№ Модели | Описание | TESA MICRO-HITE plus M 350 | TESA MICRO-HITE plus M 600 | TESA MICRO-HITE plus M 900 |
00730063 | Комплект TESA MICRO-HITE plus M | + | ||
00730064 | Комплект TESA MICRO-HITE plus M | + | ||
00730065 | Комплект TESA MICRO-HITE plus M | + | ||
Состоит из следующих компонентов, исключая пульт управления: | ||||
00730060 | 1 базовый прибор TESA MICRO-HITE plus M | + | ||
00730061 | 1 базовый прибор TESA MICRO-HITE plus M | + | ||
00730062 | 1 базовый прибор TESA MICRO-HITE plus M | + | ||
00760143 | 1 стандартный держатель вставки | + | + | + |
00760227 | 1 стандартная вставка со стержнем и твердосплавным шариком диам. 5 мм | + | + | + |
00760219 | 1 образцовая деталь с номинальным размером 6,35 мм | + | + | + |
00760142 | 1 электронасос для создания воздушной опоры основания прибора на поверочной плите, смонтирован | + | + | + |
00760141 | 1 батарейный блок | + | + | + |
04761054 | 1 сетевой адаптер, 110 - 240 В~ / 50 - 60 Гц | + | + | + |
04761055 | 1 кабель EU для сетевого адаптера | + | + | + |
04761056 | 1 кабель US для сетевого адаптера | + | + | + |
00760151 | 1 пылезащитный чехол для модели 350 | + | ||
00760152 | 1 пылезащитный чехол для модели 600 | + | ||
00760153 | 1 пылезащитный чехол для модели 900 | + | ||
Специальные принадлежности для TESA MICRO-HITE plus M 350 / 600 / 900 | ||||
00760157 | Запасная батарея для батарейного блока № 00760141 Дополнительные принадлежности см. на странице N-20 и N-27 |
Технические характеристики:
Показания | Модели | TESA MICRO-HITE plus M 350 | TESA MICRO-HITE plus M 600 | TESA MICRO-HITE plus M 900 |
Диапазон показаний, мм | 365 | 615 | 920 | |
Рабочий диапазон, мм | Со стандартными принадлежностями | 0 ÷ 520 | 0 ÷ 770 | 0 ÷ 1075 |
С держателем вставки № 00760057 | 0 ÷ 575 | 0 ÷ 825 | 0 ÷ 1130 | |
С держателем вставки №S07001622 | 0 ÷ 745 | 0 ÷ 995 | 0 ÷ 1300 | |
Предельно допустимая погрешность, мкм | Со стандартными принадлежностями | (2 + 1,5 • L) мкм (L в M) | ||
воспроизводимости, мкм | Со стандартными принадлежностями | на ровных поверхностях 2δ = ≤ 0,5 мкм на цилиндрических поверхностях 2δ = ≤ 1 мкм | ||
Допуск перпендикулярности, мкм | Фронтальный, механический Фронтальный и боковой с TESA IG-13 | 5 | 7 | 9 |
