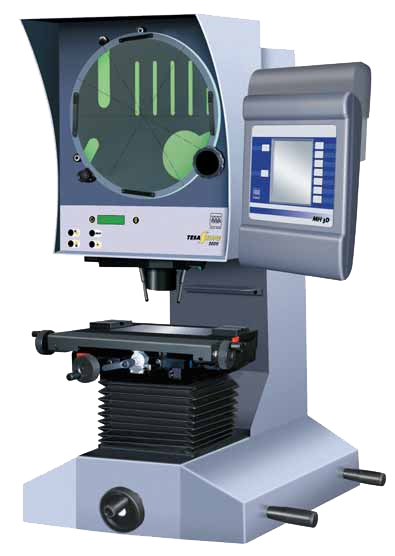

TESA-SCOPE II 300 V и 300 V Plus

Очень удобен для контроля деталей с плоскими поверхностями или других компонентов, используемых в высокоточной механике.

Основные характеристики:

• Профильные проекторы с вертикальным прохождением лучей.
• Вращающийся экран из матового стекла, диапазон вращения 360°, диам. 300 мм.
• Перекрестие 30°, 60°, 90° с 4 зажимами для пленочных шаблонов.
• Шестидесятеричная и десятичная индикация поворота экрана, разрешение в минутах - RAZ ABS/INC.
• Источник проходящего света с зеленым фильтром. Позволяет получать контрастное изображение, упрощает измерение и повышает его достоверность.
• Источник отраженного света с поворотным световодом, что позволяет достичь оптимальную проекцию изображения.
• Экономная эксплуатация ламп. Автоматическое отключение ламп через несколько минут после последнего использования прибора (благодаря этому срок службы ламп увеличивается в среднем в пять раз).
• Быстрая смена объективов благодаря байонетному креплению.
• Координатный измерительный стол с оптоэлектронной измерительной системой и инкрементными шкалами. Разрешение 0,001 мм.
• Диапазон измерения:
– 200 х 100 в стандартных моделях;
– 300 х 150 в моделях Plus;
– Ось X оснащена механизмом сцепления для быстрого перемещения;
– Рукоятка для управления левой и правой рукой (перемещение по оси X);
– Максимальная нагрузка на стол 10 кг.
• Боковой держатель пленочных шаблонов.

Модель№ МоделиСтанинаИзмерительный столЦифровой индикатор/ панель управления
   X=200 мм  Y=100 ммX=300 мм  Y=150 ммTS100TS300TS300E
TESA-Scope II 300V06830041+++
TESA-Scope II 300V06830042+++
TESA-Scope II 300V06830043+++

TESA-Scope II 300V Plus06830044+++
TESA-Scope II 300V Plus06830045+++
TESA-Scope II 300V Plus06830046+++

Телецентрические объективы:

 10 x20 x25 x31,25 x50 x100 x
№ Модели068600010686000206860003068600040686000506860006
Объектное поле30 мм15 мм12 мм9,6 мм6 мм3 мм
Рабочее расстояние (W)80 мм82 мм70 мм56 мм53 мм43 мм
Макс. высота (H)83 мм83 мм83 мм83 мм83 мм83 мм
Макс. диаметр (D)166 мм166 мм166 мм166 мм166 мм166 мм
Длина объектива (C)37 мм35 мм47 мм61 мм64 мм74 мм

 Принадлежности:

№ Модели
06860015Стеклянная пластина 200 x 100 мм
06860016Стеклянная пластина 300 x 150 мм
0686001706860017 Экран диам. 300 мм с 4 зажимами для пленочных шаблонов
06860020Лампа проходящего света, 24 В – 150 Вт
06860021Лампа отраженного света, 24 В – 200 Вт
06860022Поворотный стол диам. 150 мм для измерительного стола 200 x 100 мм
06860029Поворотный стол диам. 150 мм для измерительного стола 300 x 150 мм
06860024Призмы и центры
06860025Струбцинка
06860027Образцовая деталь TESA
06860060Поворотный стол диам. 90 мм для измерительного стола 200 x 100 мм
06860061Поворотный стол диам. 90 мм, для измерительного стола 300 x 150 мм
06869055Пленочный шаблон, тип RA, для радиуса, окружности, радиуса закругления
06869056Пленочный шаблон, тип PO, для радиуса и угла
06869057Пленочный шаблон, тип ISO M2, для измерения резьбы
